无源无线温度在线监测系统

返回列表 来源: 发布日期: 2019.09.11

方案背景

电力系统正向着大电网高可靠性、高自动化水平的方向迅猛发展,随着人们对用电的需求日益增加,承载着大电量输送任务的高压电气设备会随着电力负载的不断增加,导致联接点发热并形成恶性循环。LH2000无源无线温度在线监测系统采用了(RFID无源无线)温度传感技术,传感器具有完全无源(不需电池)、无线读取的优点,有效解决了电力设备测温要求绝缘等级高、耐高温、免维护等问题。

影响电力系统安全隐患

电力系统中,各类设备的断开接触点可能因为松动、老化、电弧冲击等原因造成接触点电阻增大,这会使接触点的温度不断上升,导致联接点发热并形成恶性循环:温升、膨胀、收缩、氧化,给电网安全带来隐患。

如果不及时发现,容易引发起火爆炸、大面积停电、人员伤亡等灾难事故,直接和间接经济损失巨大。因此,对电力设备的温度进行在线监测并及时排除隐患,越来越得到行业的认可和重视。

方案简介

LH2000无源无线温度在线监测系统是集传感技术、数字识别技术、无线通信技术、低功耗技术、抗干扰技术以及自动化控制技术为一体的高新技术产品,将声表面波技术应用于高压电力设备的温度在线监测,实现了无源无线的温度测量方式,特别是采用新型的安装方式解决母排不停电时手车开关柜上触头传感器无法安装的难题,系统具有图像界面可视化、高温报警、曲线分析、查询统计、报表管理等功能,既可本站就地运行也可组网集成运行。

系统架构

软件管理系统应用1

主要功能

序号 硬件设备 实现功能
1 温度监控主机(LH2000-WD) 具有温度显示、高温告警、参数设置等功能,便于运行人员巡检。
2 主机监控主机天线(LH2000-TR) 用于无线电波信号的发射和接收
3 温度采集模块(LH2000-WQ) 负责接收探询射频信号,并返回带温度信息的射频信号到采集器。
4 测温系统主站 是无源无线温度在线监测系统的核心设备,实现所有被测设备温度信息的采集、分析、存储管理、温度告警、数据转发、参数设置及协议转换等功能。

功能特点

监测功能:装置实现被监测开关柜设备温度的自动采集、实时自动监测、记录的功能。

记录功能:装置具备数据存储功能,提供温度幅值及变化的趋势图,记录温度幅值、平均值等基本特征参量。

报警功能:具备多种异常情况的自动报警功能,可设置多种预警方法,提供准确的异常信息。

分析展示功能值:装置能实时展示各监测点温度值,自动采集高压室环境温度,提供温度异常时的解决处理措施。

抗干扰功能:具备在现场复杂电磁环境下,有效抑制和排除背景干扰的能力,保证监测有效性。

自检测与自恢复功能:装置具有自检测功能和自恢复功能,提供装置运行状态自检信息和自动恢复功能。

方案快照

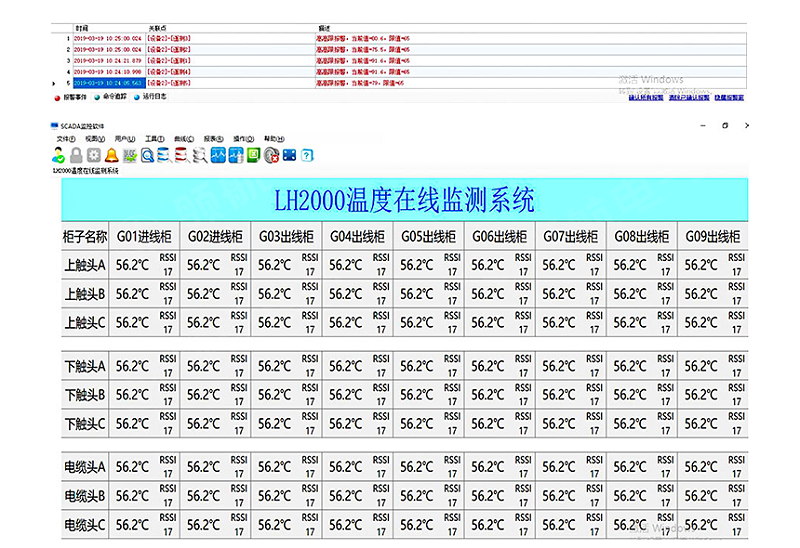

软件管理系统应用

度采集与显示

度采集与显示2

手机APP-实时显示监控

方案总结

LH2000无源无线温度在线监测系统是集传感技术、数字识别技术、无线通信技术、低功耗技术、抗干扰技术以及自动化控制技术为一体的高新技术产品,将声表面波技术应用于高压电力设备的温度在线监测,实现了无源无线的温度测量方式,有效的解决了传统测温技术在安全性、可靠性、稳定性、实用性等方面存在的问题。

应用场景

本设备适用于对各类高低压开关母排、动静触头、电缆接头等关键点进行温度实时在线监测;可用于多种行业如:石油化工、工业生产、电力煤矿、冶炼锻造、隧道工程、仓库物流、农业生产、学校、科研中心等。
